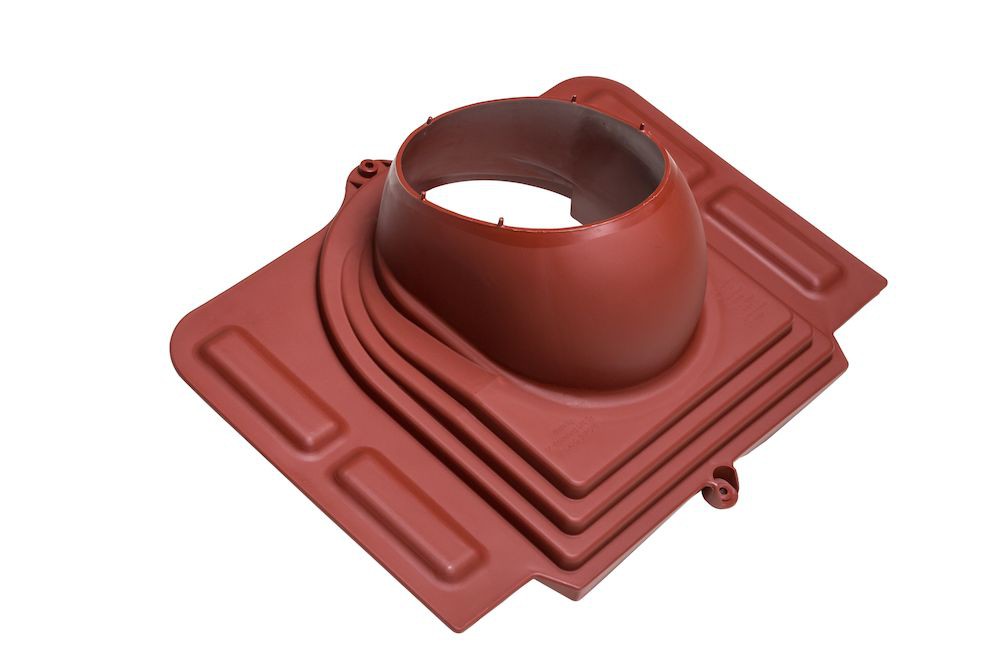

Элемент проходной Vilpe Pelti красный

Описание

PELTI проходной элемент для монтажа на металлочерепице труб и вентиляторов диаметром 110 -160 мм и антенного ворота. Герметичность монтажа обеспечивается резиновым уплотнителем, легко формуемым по профилю металлочерепицы благодаря слою алюминия на фланце уплотнителя. Не применим для металлочерепицы с трапециевидным профилем выше 38 мм.

Применение:

• Универсальная проходка (кроме профиля МЧ Камея)
• Профнастил С10-НС35

Монтаж

Устанавливается при монтаже и на готовую кровлю.

• Допустимый угол наклона для трубы ⌀110 45
• Допустимый угол наклона для трубы ⌀125 40
• Допустимый угол наклона для трубы ⌀160 27

Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.

Комплект

• проходной элемент
• резиновый уплотнитель
• уплотнитель гидрозатвора
• герметик на безуксусной основе
• шаблон
• монтажная инструкция, 2 набора крепежа (саморезы 23х25 мм оцинкованные + насадка) и (саморезы 13х25 мм в цвет).
