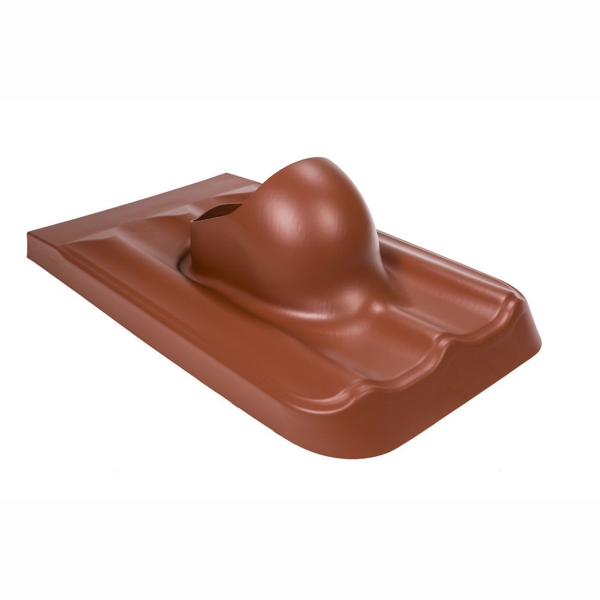

Элемент проходной Vilpe Universal/pelti XL кирпичный

Описание

XL -UNIVERSAL/PELTI проходной элемент для монтажа  труб и вентиляторов диаметром XL 160, XL 200, XL 250 мм на металлочерепице и композитной черепице независимо от профиля, на всех видах цементно-песчаной и керамической черепицы.

Комплект:

• XL — проходной элемент
• XL — кольцо гидрозатвора
• уплотнительная лента (3 шт.)
• монтажная инструкция
• набор крепежа (саморезы 8х65 мм в цвет)

Применение:

• Металлочерепица
• Композитная черепица
• Керамическая и Цементно-песчаная черепица

Монтаж:

У проходного элемента вырезается профиль нижнего торца и боковых поверхностей в соответствии с профилем кровельного покрытия, что позволяет обеспечить полную герметичность монтажа. Верхний край заводится под конек или уплотняется лентой для примыканий.

Максимальный угол уклона кровли для труб разного диаметра:

• труба Ø 110 мм — 47°
• труба Ø 125 мм — 47°
• труба Ø 160 мм — 47°

Данные ориентировочны. Минимальный рекомендуемый угол уклона кровли для монтажа 11,5°.  Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.
